Chef de cozinha robô de cozinha máquina de cozinhar motor de relutância comutado

Pequena descrição:

Motor de relutância comutado de alta velocidade de 800 W e driver misturador de velocidade de 35000 rpm motor de eletrodomésticos

1. Alta eficiência do sistema: Em sua ampla faixa de regulação de velocidade, a eficiência geral é pelo menos 10% maior do que outros sistemas de regulação de velocidade, e a alta eficiência é mais óbvia em baixa velocidade e carga não nominal.

2. Ampla faixa de regulação de velocidade, operação de longo prazo em baixa velocidade: pode funcionar sob carga por um longo período na faixa de zero a velocidade máxima, e o aumento de temperatura do motor e do controlador é menor do que o nominal carregar.

3. Alto torque de partida, baixa corrente de partida: quando o torque de partida atinge 150% do torque nominal, a corrente de partida é de apenas 30% da corrente nominal.


Detalhes do produto

Etiquetas de produto

Parâmetros do motor

Tensão operacional CC300V
Corrente nominal 2,8±10%A
Corrente máxima 5.4A
Tensão inicial DC23V~25V
potência nominal 700±10%W
Velocidade nominal 35.000 ± 10% RPM
Energia ociosa <100W
Número de postes 2
torque 0,2 nm
eficácia 80%±10%
comutação CW axial
barulho 96dB MÁX.,<30cm
peso 1,68kg
consequência 2 rolamentos de esferas
ao controle Sensor Hall
Instalar montagem em flange
Motor de ventilador de 500 W3

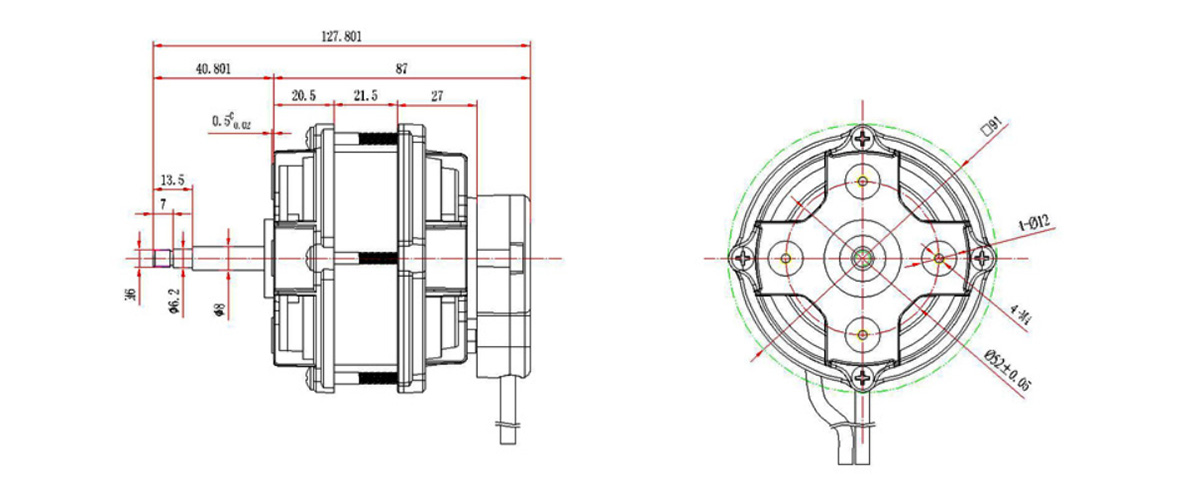

Estrutura Motora

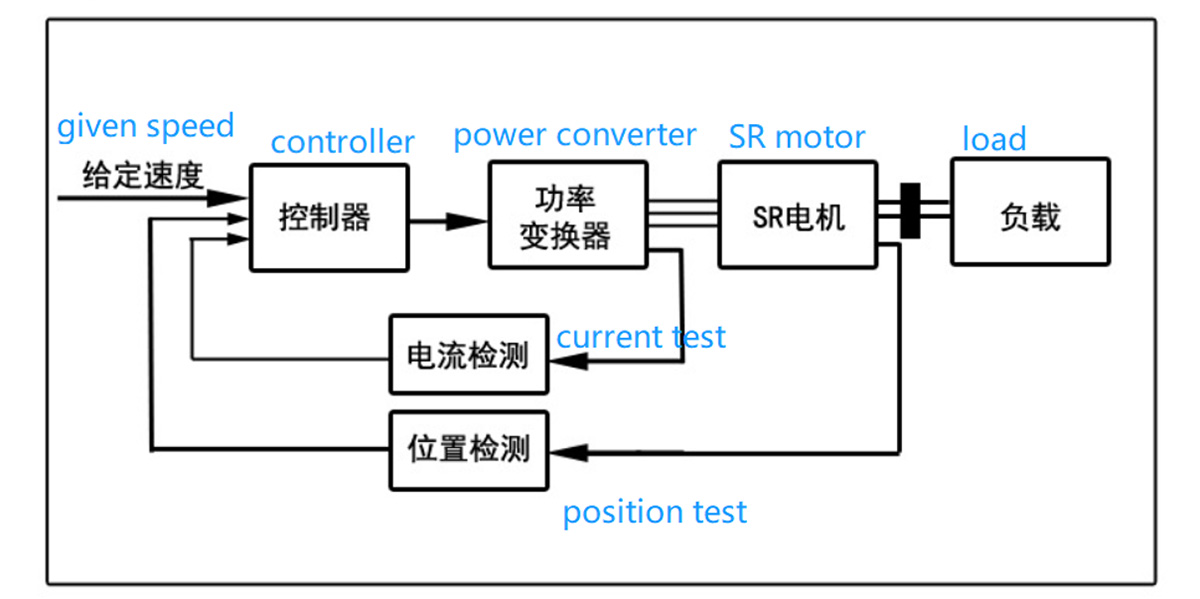

1. A composição do sistema de acionamento do motor de relutância comutada
O sistema de acionamento por motor de relutância comutada (SRD) é composto principalmente por motor de relutância comutada, conversor de potência, controlador e detector.

Motor de ventilador de 500 W4

2.Motor de relutância comutado
Os motores SR podem ser projetados em estruturas monofásicas, bifásicas, trifásicas, quadrifásicas e multifásicas com diferentes números de fase, e há estrutura de dente único por pólo e estrutura multidente por pólo, ar axial entreferro, entreferro radial e entreferro axial.Uma estrutura de entreferro híbrida radial, rotor interno e estrutura de rotor externo, os motores SR abaixo de trifásicos geralmente não têm capacidade de partida automática.Um grande número de fases é benéfico para reduzir a flutuação de torque, mas leva a uma estrutura complexa, muitos dispositivos de comutação principais e aumento de custo.Atualmente, a estrutura bifásica de 6/4 pólos e a estrutura quadrifásica de 8/6 níveis são amplamente utilizadas.

Motor de ventilador de 500 W5

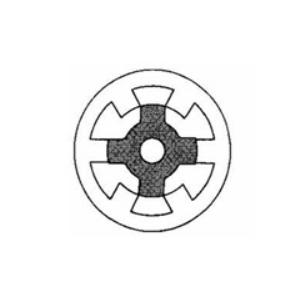

Estrutura regular trifásica
Motor SR 6/4 polar

Motor de ventilador de 500 W6

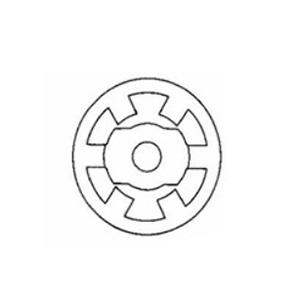

Trifásico 6/2
motor SR polar

Motor de ventilador de 500 W7

Trifásico 6/8
motor SR polar

Motor de ventilador de 500 W8

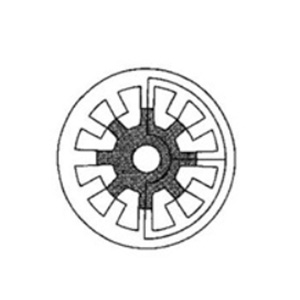

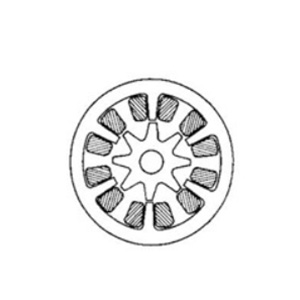

Trifásico 12/8
motor SR polar

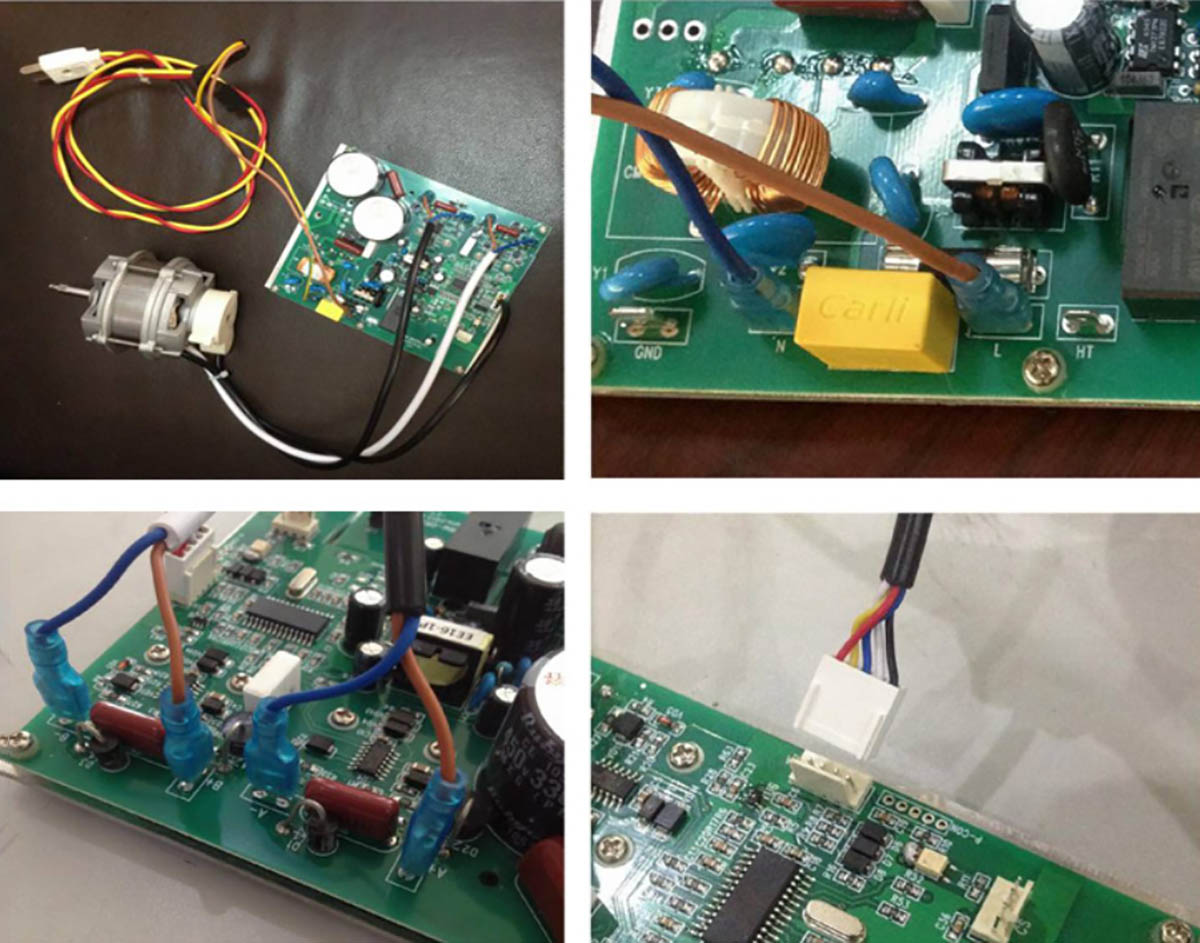

3. Diagrama de fiação física do motor e do driver

Motor de ventilador de 500 W9

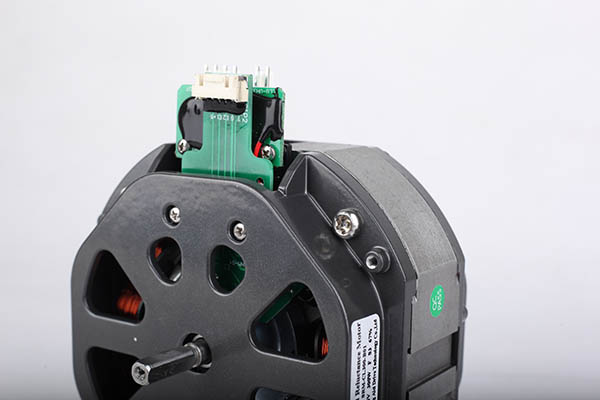

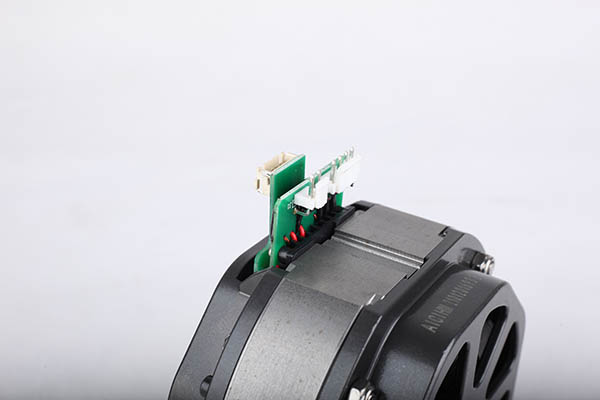

Foto do produto

Motor de ventilador de 500 W 11
Motor de ventilador de 500 W10

Fiação das fases do motor

Preto (Marrom /A+ Azul /A-), Branco (Marrom /A+ Azul /A-), comprimento do fio L=380 ± 50mm
Fiação do fio do corredor:
Vermelho (+5V), preto (GND), amarelo (SA), azul (SB), branco (SC), comprimento da linha L= comprimento da linha L=380 ± 50mm
Armazenamento: 5 ℃ ~ 40 ℃, umidade <90%
Classe de isolamento: F
A bobina sem trincas gira por 3 minutos a 130% da tensão nominal.
Vida útil: 2.000 horas em condições normais de trabalho.
O deslocamento axial deve ser inferior a 0,02 mm quando o motor estiver funcionando.

Características do motor

1.Alta eficiência do sistema: Em sua ampla faixa de regulação de velocidade, a eficiência geral é pelo menos 10% maior do que outros sistemas de regulação de velocidade, e a alta eficiência é mais óbvia em baixa velocidade e carga não nominal.
2.Ampla faixa de regulação de velocidade, operação de longo prazo em baixa velocidade: pode funcionar sob carga por um longo tempo na faixa de zero à velocidade máxima, e o aumento de temperatura do motor e do controlador é menor que o da carga nominal.
3.Alto torque de partida, baixa corrente de partida: quando o torque de partida atinge 150% do torque nominal, a corrente de partida é de apenas 30% da corrente nominal.
4. Ele pode iniciar e parar com frequência e alternar entre rotação direta e reversa: pode iniciar e parar com frequência e alternar entre rotação direta e reversa com frequência.Quando há uma unidade de frenagem e a potência de frenagem atende ao requisito de tempo, a comutação start-stop e avanço-reverso pode atingir mais de 1.000 vezes por hora.
5. Forte capacidade de sobrecarga: quando a carga for muito maior que a carga nominal por um curto período de tempo, a velocidade cairá, a potência máxima de saída será mantida e não haverá fenômeno de sobrecorrente.Quando a carga volta ao normal, a velocidade volta à velocidade definida.
6.A resistência mecânica e a confiabilidade são superiores às de outros tipos de motores.O rotor não possui ímãs permanentes e pode ter um aumento de temperatura permitido maior.

Aplicativo

Ventilador e máquina de cozinhar
