Controlador ACIM Série SDJ (3KW)
Descrição do produto do controlador de motor da série SDJ (3KW)
O controlador AC da série SDJ é um driver desenvolvido para veículos elétricos AC em baixa tensão.Como equipamento de acionamento de alta confiabilidade e motor assíncrono de grande torque, projetado com método de controle vetorial de quatro quadrantes, ele pode controlar a velocidade e o torque do motor com precisão.É amplamente utilizado em automóveis de passageiros elétricos puros, automóveis de passageiros de baixa velocidade da classe A00, veículos turísticos elétricos, veículos varredores elétricos, veículos logísticos elétricos, etc.
O controlador AC da série SDJ adota controle de unidade digital com DSP como núcleo e o nível de proteção atinge IP67.O controlador adota motor assíncrono com alta confiabilidade e alto torque como dispositivo de acionamento, que possui características de tamanho pequeno, peso leve, alta confiabilidade e resposta rápida.Com função de feedback de energia para aumentar a quilometragem de cruzeiro;e vários projetos de proteção, como corrente limitada, sobrecorrente, sobretemperatura, rotor bloqueado, curto-circuito, etc.
Características
●O controlador adota o DSP alemão, um drive digital convencional internacional como chip de controle central, o que ajuda a construir uma boa plataforma para algoritmo de controle de motor.
●Ao usar o tubo MOSFET de alta potência para dispositivo de energia, ele pode realizar a conversão eficiente de energia.
●Proteção de segurança múltipla para interface CAN e gerenciamento de certificação de segurança de bateria de lítio BMS.
●Suporta proteção contra curto-circuito (fase - terra, fase - fase, fase - fonte), sobrecarga, superaquecimento, proteção contra sobretensão.
●Uma tecnologia de freio regenerativo confiável e flexível pode melhorar a quilometragem de condução, para atender às necessidades do cliente, mesmo em condições de condução em baixa velocidade.
●Usando tecnologia de micromovimento e descida lenta e tecnologia de sustentação de colinas para declives íngremes, capacidade de escalada mais poderosa, sustentação estável de colinas e partida mais forte.
●Adote excelente algoritmo de otimização e frequência de 0 a 300 HZ, para reduzir ruído e amplitude de vibração.
●Função perfeita de proteção contra falhas, a campainha lembra todos os tipos de falhas, é uma manutenção conveniente.
●Adota a tecnologia CAN-bus para reduzir a fiação conectada, o parâmetro pode ser ajustado e é programável online.
●Adota design compatível para diminuir o volume e o peso mais leve.Função de autoaprendizagem, simplifica as etapas de instalação e depuração.
Para montadoras: carregamento fácil, pós-venda sem preocupações
●Forte adaptabilidade e função de autoaprendizagem
●Dispositivos de fábrica famosos, qualidade confiável
●Função de alarme de falha de autodetecção
Para usuários: experiência forte, galope indulgente
●A direção é suave, a partida é forte e a aceleração é forte
●Grande torque, forte capacidade de escalada, antiderrapante na encosta
●Feedback de energia, aumento do alcance de cruzeiro, aumento da vida útil da bateria
Produto: design profissional, consideração
●Desempenho estável
●Design perfeito de segurança e proteção
Especificação
| Modelo de controlador | SDJ-7.5KW | |||
| Elétrico | Entrada (CC/V) | 72V | 96V | 144V |
| Saída de corrente máxima (AC/A) | 400A | 320A | 250A | |
| Saída de corrente nominal (CA/A) | 115A | 78A | 52A | |
| Potência máxima de saída (KW) | 30 | 30 | 30 | |
| Saída de frequência máxima (Hz) | 300 | 300 | 300 | |
| Faixa de temperatura do ambiente de trabalho (℃) | -30°C--+55°C | |||
| Faixa de temperatura do ambiente de armazenamento (℃) | -40°C---+70°C | |||
| Classe IP | IP67 | |||
| Desempenho isolado | Entrada e saída de 72V/96V para o shell DC1000V, corrente de fuga 0,05mA, resistência isolada 20MΩ | |||
| Entrada e saída de 144V para o invólucro DC2100V, corrente de fuga 2,1mA, resistência isolada 1MΩ | ||||
| Eficiência do controlador | 0,98 | |||
| Método de resfriamento | Resfriamento natural/resfriamento de ar | |||
| Método de controle | Controle de vetores | |||
| Tipo de motor | Motor assíncrono | |||
| Padrão de vibração | GB/T2423 | |||
| Método de comunicação | PODE | |||
| Peso (Kg) | 4kg | |||

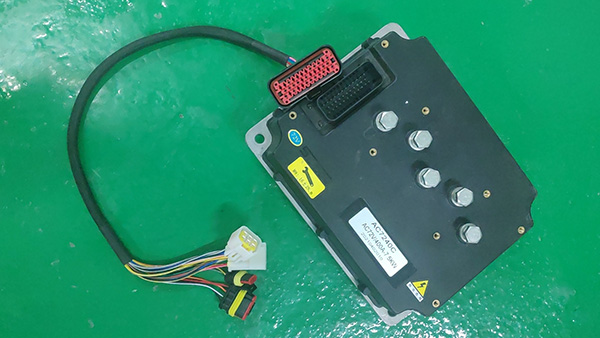

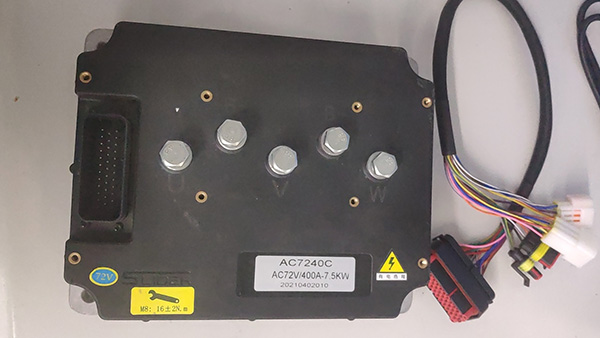

Foto do produto

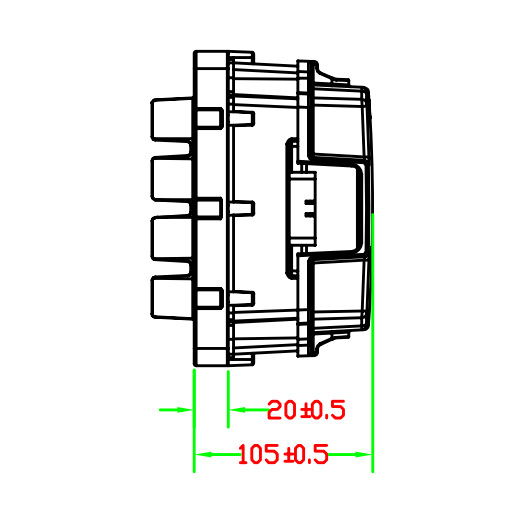

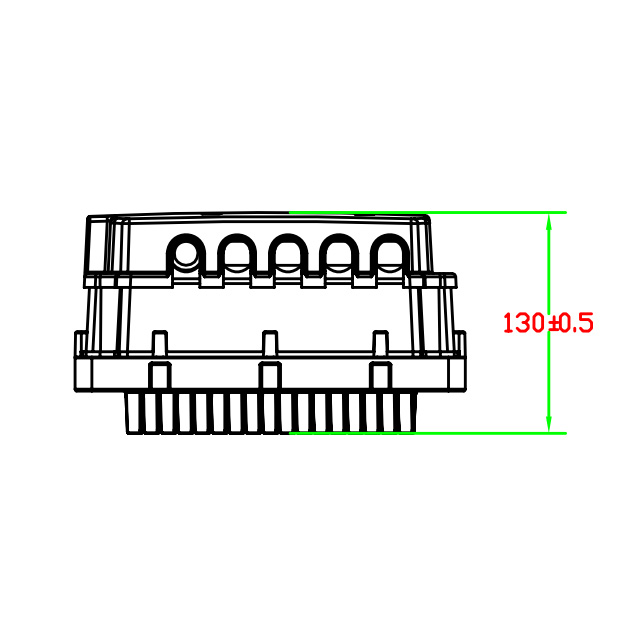

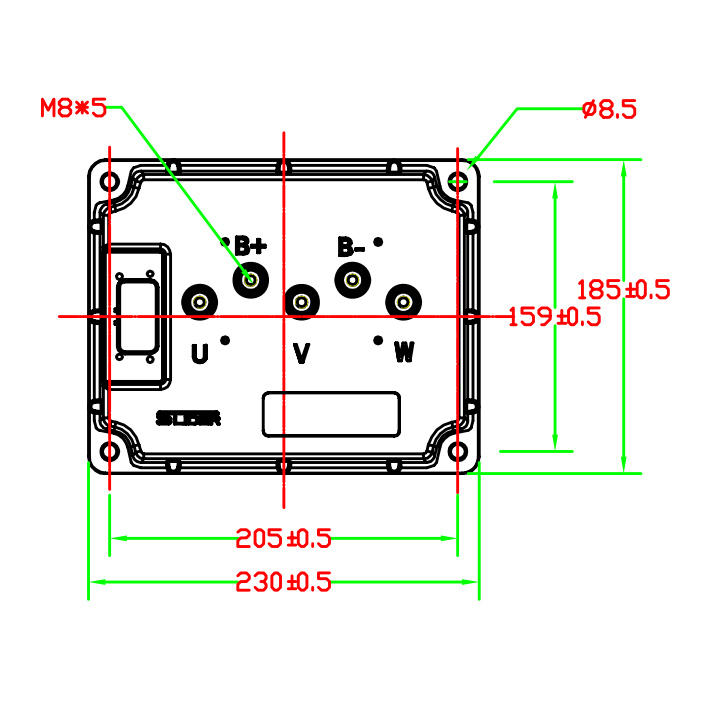

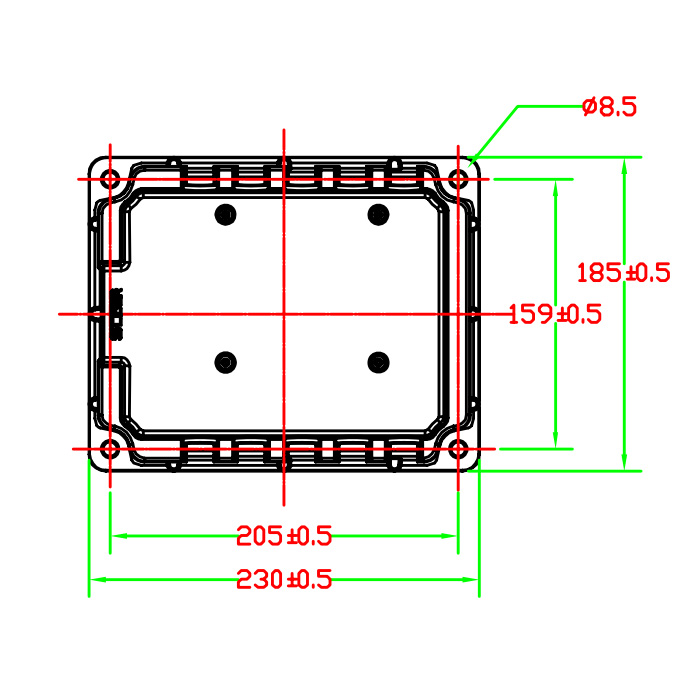

Desenhos dimensionais
